Контакторы серии КМ2 и пускатели серии ПММ. Как разобраться в куче цифр на шильдиках и легко подбирать ЗИП для них

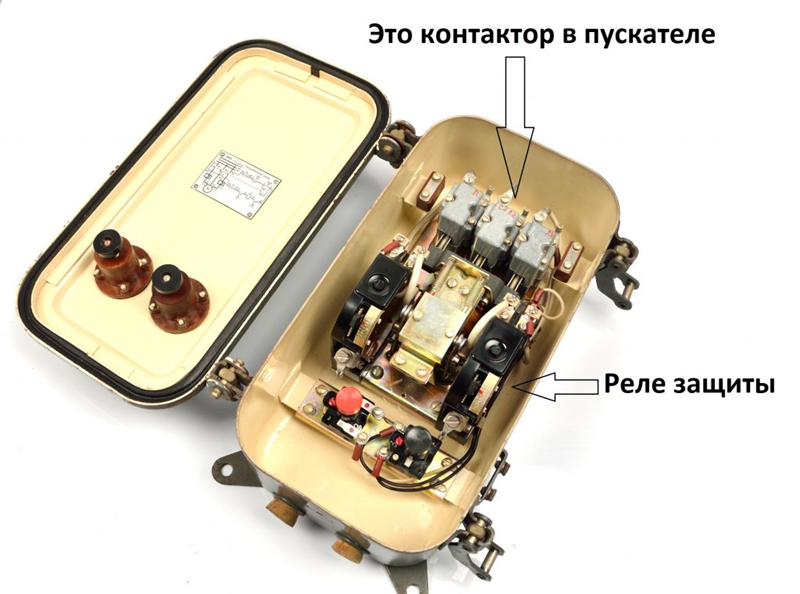

    Итак поехали. Начнём с контакторов т.к. они проще и являются, в том числе, составной частью пускателя.

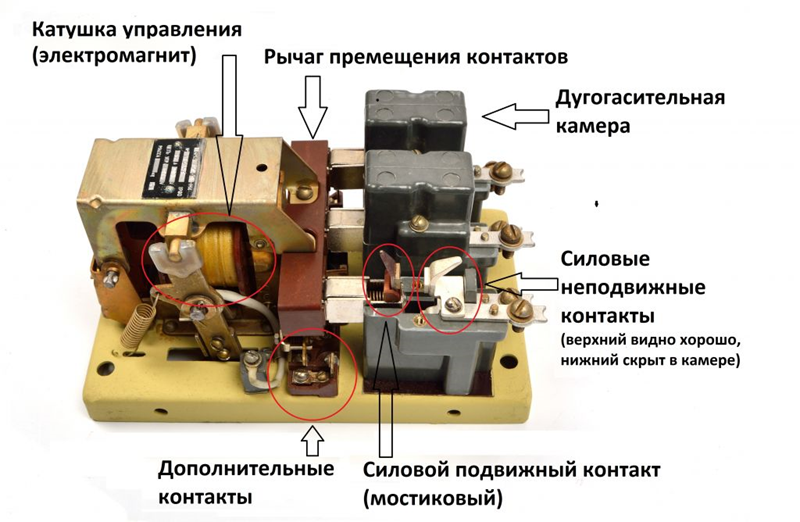

     Контактор состоит из трёх основных узлов и одного дополнительного. Первый и основной это механизм замыкания/размыкания контактов. На контакторах серии КМ2 это два неподвижных контакта и один подвижный (мостиковый контакт т.к. он является мостом между двумя неподвижными). Работает это так. В разомкнутом состоянии подвижный контакт находится на некотором расстоянии от двух неподвижных и ток по ним не идёт «цепь разомкнута». При замыкании подвижный контакт ложится на два неподвижных «цепь замыкается», ток приходит на один из неподвижных контактов, проходит по подвижному к второму неподвижному и агрегат заработал. Этот узел расположен внутри дугогасительной камеры назначение которой понятно из названия. При сближении/удалении контактов между ними образуется электрическая дуга т.е. «микрогрозовой» разряд, который приносит те же проблемы, что и грозовой – пожары, повреждения и пр., поэтому и нужно упаковывать контактный узел в камеру. Есть ещё побочный эффект у дуги это её работа в качестве «сварочного резака» т.е. она выжигает поверхность контактов. Именно по этой причине на контактах делают напайки из серебра. Да-да самого настоящего серебра (лайфхаг для металлоломщиков)), оно обладает стойкостью к электрической дуге. Поэтому не удивляйтесь стоимости мощных, качественных контакторов. И таких контактных узлов на контакторах серии КМ2 бывает от 1 до 4. Это зависит от количества линий (фаз) которыми управляет контактор. Также важно положение контактов в состоянии покоя (контактор не в работе). Они могут быть нормально открытыми (НО) и нормально закрытыми (НЗ). Слово «нормально» как раз подразумевает, что контактор не в работе (лежит на полке). Положение контактов показывает, каким образом работает контактор при его включении – замыкает цепь или размыкает. Второй узел — это электромагнит, который, собственно, замыкает и размыкает контакты. Он состоит из электромагнитной катушки и магнитопровода. Магнитопровод это две металлические болванки, набранные из листов электротехнической стали в виде буквы «Ш» и отделённые друг от друга воздушным зазором. Теперь то понятно, что это за железные буквы Ш валялись на земле в детстве)). Электромагнит работает просто – подали питание на катушку, возникло электромагнитное поле, две половины магнитопровода «присосались» друг к другу. Именно это усилие и используется для замыкания и размыкания контактов. Третий узел — это механический рычаг, соединяющий первый (контактный узел) со вторым (электромагнитом). Дополнительные узлы на контакторах это «тюнинг» - дополнительные контакты (не те основные в контактном узле, а дополнительные) они применяются для управления дополнительными функциями (например, одновременно с замыканием/размыканием основной цепи они включают и выключают какую-нибудь релюшку и они тоже бывают «НО» и «НЗ»), механический привод (это механически связанный с электромагнитом рычаг перемещающийся одновременно с основной работой магнита по перемещению контактов) он нужен, например, для синхронизации работы двух контакторов работающих в паре (реверсивный контактор). Реверсивный контактор это «два в одном» т.е. два обычных контактора соединённых электрически и механически между собой. Нужен он, как видно из названия, для работы «туда-сюда». Например, управление вращением электродвигателя – один контактор управляет вращением влево, другой вращением вправо. Механическая связь между ними — это «защита от дурака» - пока работает один, второму нельзя.
     С конструкцией разобрались, вернёмся к работе контактора. Управление его работой происходит посредством управления электромагнитом (кстати, поэтому эти контакторы и пускатели называются магнитными или электромагнитными, что в данном случае, одно и то же). В технической документации на контактор (и на пускатель тоже) и на шильдиках этот параметр называется «Цепь управления» и выражается в напряжении питания (в вольтах и роде тока "постоянный/переменный"). Важно понимать и не путать эту электрическую цепь «управления» и цепь «силовую». Это две разные цепи в одном устройстве (контакторе\пускателе). Силовая – это основная, та цепь которой управляет контактор, цепь управления – это дополнительная, предназначенная для управления самим контактором. Часто «цепь управления» называют – «напряжение катушки». Эти две цепи могут быть и чаще бывают совершенно разными по роду тока, напряжению, силе тока и количеству фаз. Например, силовая цепь - 3-х фазная, переменного тока, 380 вольт, 150 ампер, а цепь управления – постоянного тока, 24 вольта, 0,25 ампер. Для того то и нужна маломощная цепь управления, чтобы можно было управлять большой силой маленькой кнопкой, о чём мы и говорили вначале.
     Итак, теперь можем сделать вывод, что основными техническими параметрами для контакторов серии КМ-2000 (и пускателей серии ПММ тоже) являются:
       • Сила тока - т.е. максимальная мощность управляемого контактором электромеханизма, на которую рассчитан данный контактор. Линейка контакторов серии КМ-2000 выпускается со следующими номиналами – 25, 50, 100, 150, 300 (или 350 для постоянного тока), 600 ампер
       • Цепь управления (напряжение катушки) – бывает обоих родов тока (переменного и постоянного) и линейки напряжений от 12 до 380 вольт
       • Количество полюсов (кто-то говорит «количество фаз») – от 1 до 4
       • Положение силовых контактов – нормально открытое (НО) и нормально закрытое (НЗ)

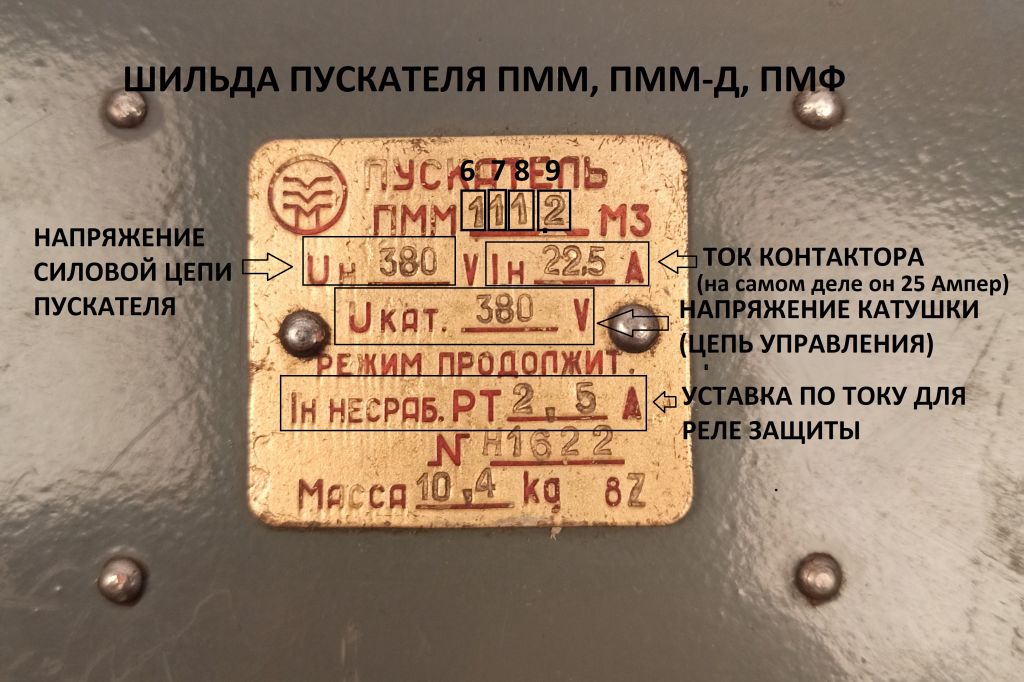

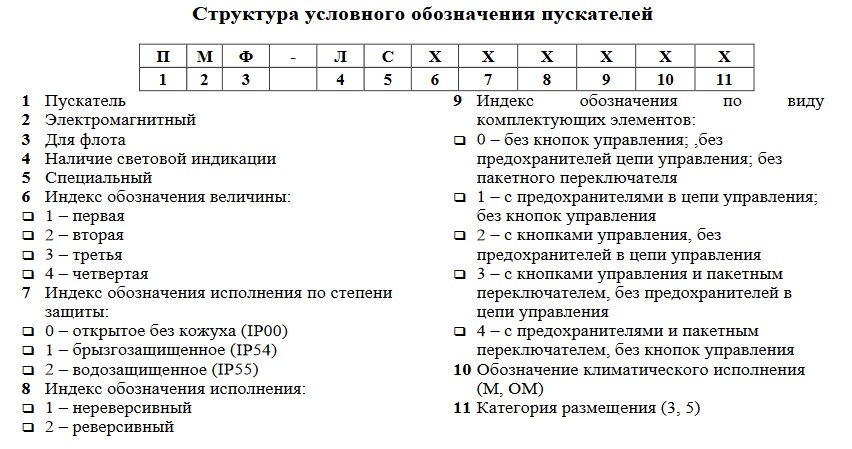

     Главная цифра в маркировке пускателя серии ПММ– первая (см. рис. шильды). И она соответствует четвёртой цифре контактора серии КМ-2000. Но здесь их будет всего четыре (ПММ-1000, ПММ-2000, ПММ-3000, ПММ-4000) т.к. пускатели серии ПММ выше 150 Ампер не производятся. И исключений по катушкам нет т.к. пускатели с 4-х полюсными контакторами также не производятся.

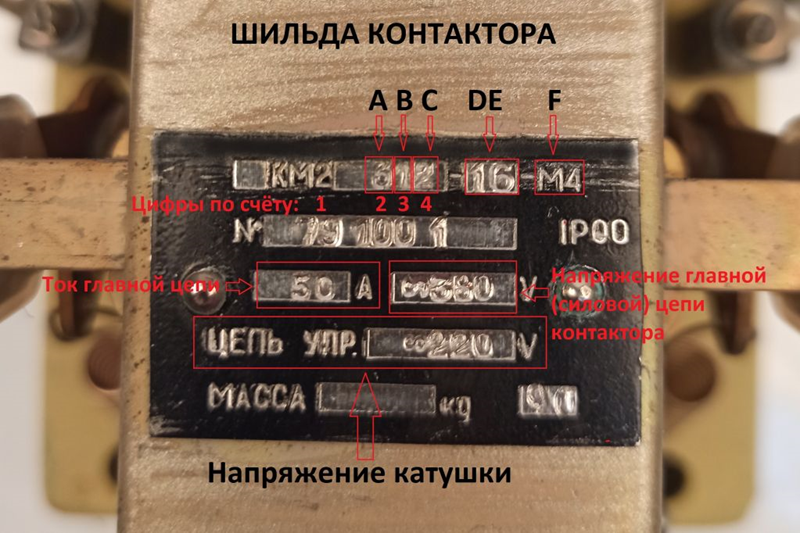

     Структура условного обозначения контакторов КМ2ABC-DE-F
       КМ2 — серия;
       A — исполнение по количеству и сочетанию главных контактов: 1 — 1НО; 2 — 2НО; 3 — 3НО; 4 — 1НЗ; 5 — 1НО + 1НЗ; 6 — 2НО + 1НЗ; 7 — 2НО + 2НЗ;
       B — исполнение по роду тока главной цепи: чётная — постоянный ток, нечётная — переменный ток;
       C — номинальный ток главной цепи: 1 — 25 А, 2 — 50 А, 3 — 100 А, 4 — 150 А, 5 — 300 А (переменного тока) или 350 А (постоянного тока), 6 — 600 А;

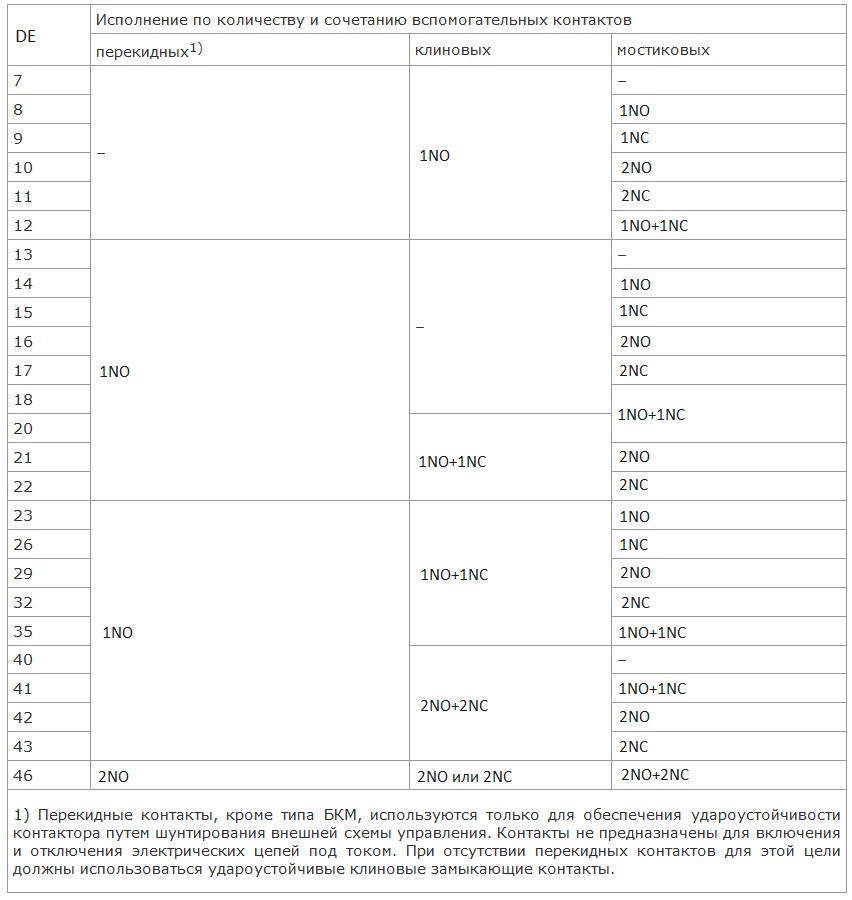

       DE — исполнение по количеству и сочетанию вспомогательных контактов (табл.1);
